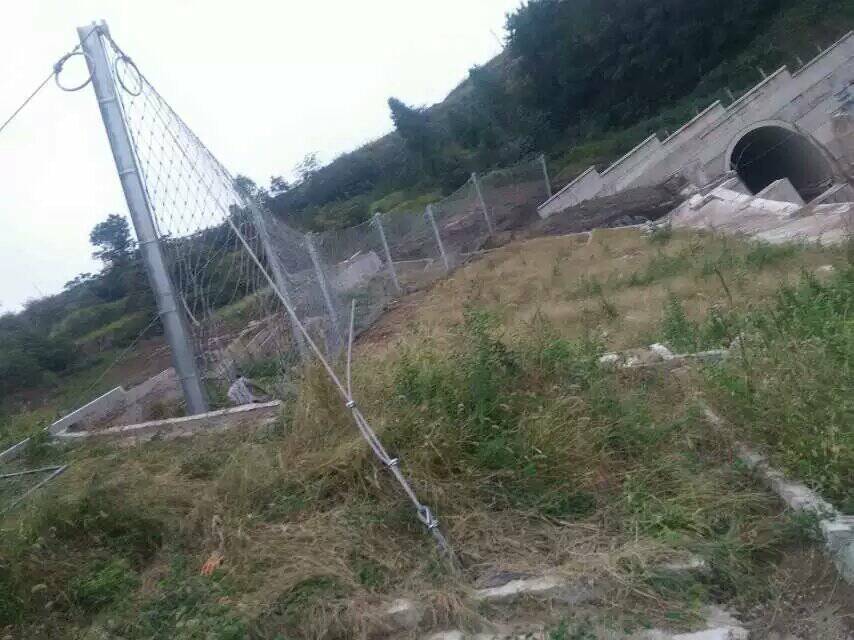

被动防护网系统:该系统是一种能拦截和堆存落石的柔性拦石网,其主要技术基础背景和功能特点如下:
1、与传统拦挡结构的主要差别在于系统的柔性和强度足以吸收和分散传递预计的落石冲击动能,即从观念上一改传统的刚性或低强度低柔性结构为高强度柔性结构来实现系统防护功能的有效。
2、以落石所具有的冲击动能这一综合参数作为最主要的设计参数,避开了传统结构设计中以荷载作为主要设计参数时所存在的冲击动荷载难以确定的问题,实现了结构的定量设计,已开发完善了足以适应各种常见形式和规模崩塌落石的不同标准化形式。
3、系统产品的开发和定型以大量的现场试验为基础,并由此实现了系统各构成部件的标准化均衡设计,它能在系统的设计能力范围内安全地吸收落石的动能并将其转变为系统的变形能而加以消散,且这种功能基本上与落石在网上的冲击点位置无关,给系统的设计选型和标准化带来了极大的方便。
4、在设计上不仅考虑了易于安装,同时还考虑了在象悬崖这样的恶劣地形条件下能实现这种安装,即用最少量的锚固和最少量的开挖来实现最快速简便的施工安装。
5、为适应建筑业的工厂化发展趋势,系统部件全部实行标准化的工厂生产,现场施工除少量的以锚杆安装为主的基础施工外,主要为积木式的装配作业,施工安装和维修人员仅需要少量常规简单机具即可进行系统的安装、维修和部件更换。
6、系统的结构和基础形式简单化,并以两根钢柱之间的一跨为单元连续布置,使其对各种复杂地形具有极强的适应性。
整个系统由钢丝绳网或环形网(需拦截小块落石时附加一层铁丝格栅)、固定系统(锚杆、拦锚绳、基座和支撑绳)、减压环和钢柱四个主要部分构成,系统的柔性主要来自于钢丝绳网、支撑绳和减压环等结构,且钢柱与基座间亦采用可动铰联结以确保整个系统的柔性匹配。
以下是被动防护网的规格型号:
型号:RX-025 网型:DO/08/250
上/下支撑绳:Φ12双绳,每跨根各1个减压环
上拉锚绳:Φ16单绳,“1”字形布置,每根1个减压环
侧拉锚绳:Φ16单绳;下拉及中间加固拉锚绳:Φ16单绳
缝合绳:Φ8
型号:RX-050 网型:DO/08/200
上/下支撑绳:Φ16双绳,每跨根各1个减压环
上拉锚绳:Φ16单绳,“人”字形布置,每根1个减压环
侧拉锚绳:Φ16单绳;下拉及中间加固拉锚绳:Φ16单绳
缝合绳:Φ8
型号:RX-075 网型:DO/08/150
上/下支撑绳:Φ18双绳,每跨每根各1/2个减压环
上拉锚绳:Φ16单绳,“人”字形布置,每根2个减压环
侧拉锚绳:Φ16双绳;下拉及中间加固拉锚绳:Φ16单绳
缝合绳:Φ8
型号:RXI-025 网型:R5/3/300
上/下支撑绳(每跨平均减压环数):Φ18单绳
上拉锚绳:Φ16单绳;侧拉锚绳:Φ16双绳
下拉及中间加固拉锚绳:Φ16单绳;缝合绳:Φ8
型号:RXI-050 网型:R7/3/300
上/下支撑绳(每跨平均减压环数):Φ22单绳
上拉锚绳:Φ18单绳;侧拉锚绳:Φ18单绳
下拉及中间加固拉锚绳:Φ18单绳;缝合绳:Φ8单绳
型号:RXI-075 网型:R7/3/300
上/下支撑绳(每跨平均减压环数):Φ16双绳,每跨每根各一个减压环(6)。
上拉锚绳:Φ14单绳,“人”字形布置,每根1个减压环
侧拉锚绳:Φ14单绳;下拉及中间加固拉锚绳:Φ14单绳;缝合绳:Φ8
型号:RXI-100 网型:R9/3/300
上/下支撑绳(每跨平均减压环数):Φ18双绳,每跨每根各一个减压环(6)
上拉锚绳:Φ16单绳,“人”字形布置,每根一个减压环。
侧拉锚绳:Φ16双绳;下拉及中间加固拉锚绳:Φ16单绳;缝合绳:Φ12
型号:RXI-150 网型:R12/3/300
上/下支撑绳(每跨平均减压环数):Φ22双绳,每跨每根各1个减压环(6)
上拉锚绳:Φ18单绳,“人”字形布置,每根各一个减压环。
侧拉锚绳:Φ18双绳;下拉及中间加固拉锚绳:Φ18单绳;缝合绳:Φ12
型号:RXI-200 网型:R19/3/300
上/下支撑绳(每跨平均减压环数):Φ22双绳,每跨每根各1/2个减压环(8)
上拉锚绳:Φ18单绳,“人”字形布置,每根各一个减压环。
侧拉锚绳:Φ18双绳;下拉及中间加固拉锚绳:Φ18单绳
缝合绳:Φ14
-
