RX型被动防护网

RX型被动防护网

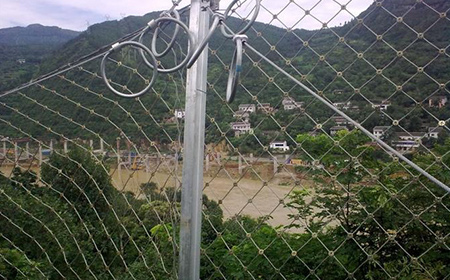

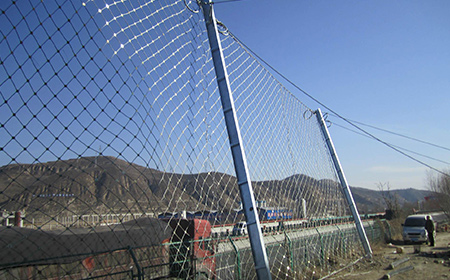

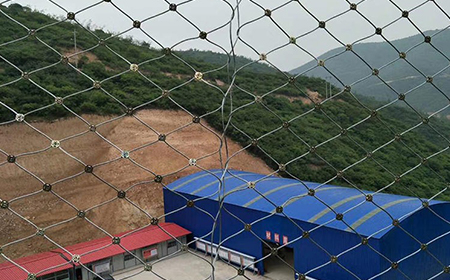

RX型被动防护网是被动防护系统的一种防护形式，其主要是由菱形钢丝绳网为主要构成部件，钢丝绳网应采用直径为8mm的钢丝绳编制，两根钢丝绳交叉节点处的固定件应采用十字卡扣；对于钢质十字卡扣，其厚度不应小于2.5mm，表面应进行镀锌处理。 钢丝绳交叉节点处的抗错动拉力不应小于5kN，抗脱落拉力不应小于10kN。成网后的钢丝绳残余破断拉力不应小于其原始最小破断拉力的90%。网的形状平整，钢丝绳不应有打结和明显扭曲现象。单张钢丝绳网不应采用2根以上的钢丝绳编制。

钢丝绳网是RX型被动防护网的主要特征构成形式之一，且往往是遭受冲击的第一部分，它必须将来自于落石的冲击荷载传递到支撑绳、拉锚绳等部件上，并最终传给锚杆。由于钢丝绳网具有非常高的强度和弹性内能吸收能力，只要对落石特征进行了正确的分析并进行了正确的系统设计选型，在大多数情况下它是无需维护的。采用菱形钢丝绳网的拦石RX型被动防护网能够拦截最高动能为750kJ的落石，更高能级的系统则采用环形网形式。

型号：RX-025

网型：DO/08/250

上/下支撑绳：Φ12双绳，每跨上下单根绳各1个减压环

上拉锚绳：Φ16单绳，“1”字形布置，每根1个减压环

侧拉锚绳：Φ16单绳

下拉及中间加固拉锚绳：Φ16单绳

缝合绳：Φ8

型号：RX-050

网型：DO/08/200

上/下支撑绳：Φ16双绳，每跨根各1个减压环

上拉锚绳：Φ16单绳，“人”字形布置，每根1个减压环

侧拉锚绳：Φ16单绳

下拉及中间加固拉锚绳：Φ16单绳

缝合绳：Φ8

型号：RX-075

网型：DO/08/150

上/下支撑绳：Φ18双绳，每跨每根各2个减压环

上拉锚绳：Φ16单绳，“人”字形布置，每根1个减压环

侧拉锚绳：Φ16双绳

下拉及中间加固拉锚绳：Φ16单绳

缝合绳：Φ8
